适用于： E4

更换对刀仪

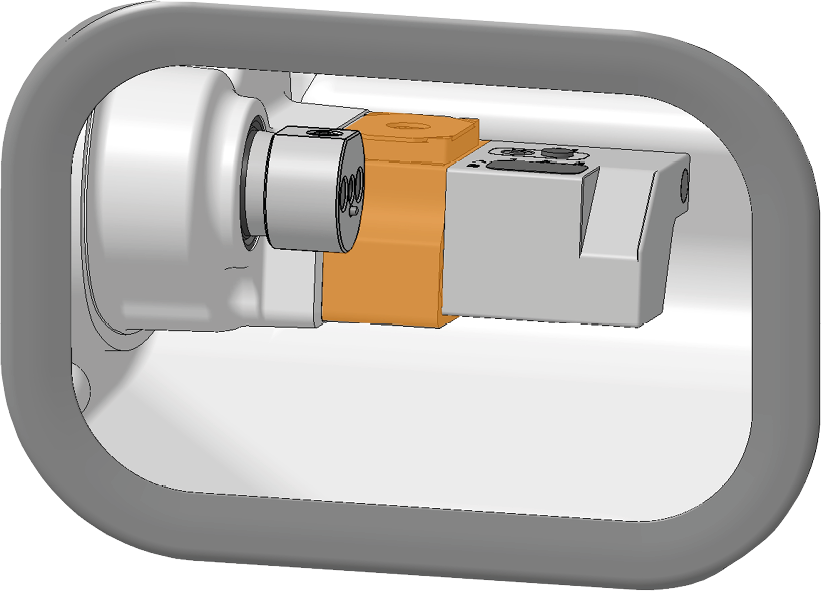

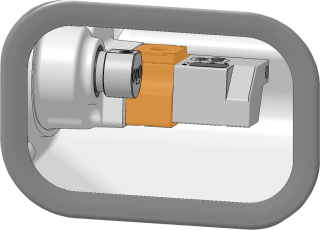

对刀仪位于工作仓中：

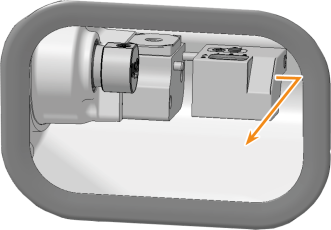

工作仓中的对刀仪（标记为橙色）

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

  1. 准备好：

    • 1 x 备用对刀仪

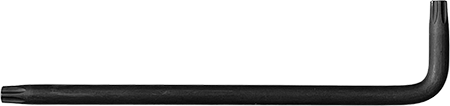

    • 1 x TX20 偏置螺丝刀

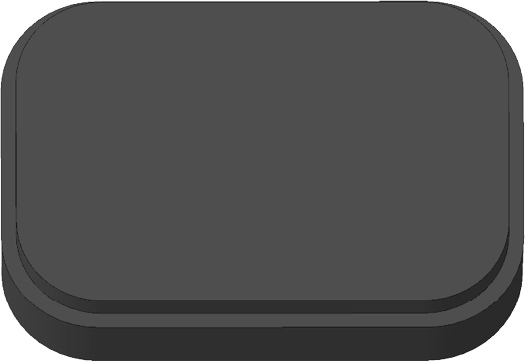

    • 1 x 刀库刀片



    • 1 x 用于 AirTool 的插件



    • 3 x 盖帽



  2. 打开加工室门。

  3. 小心！戴上手套。

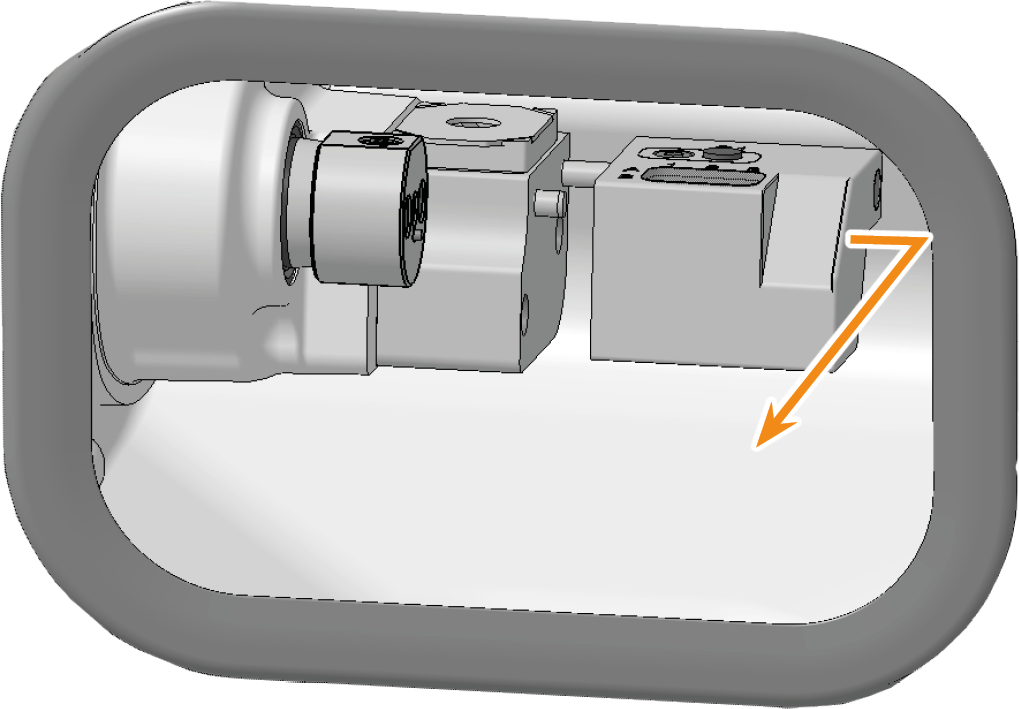

  4. 取出刀库。

  5. 退出 DentalCNC。

    6.

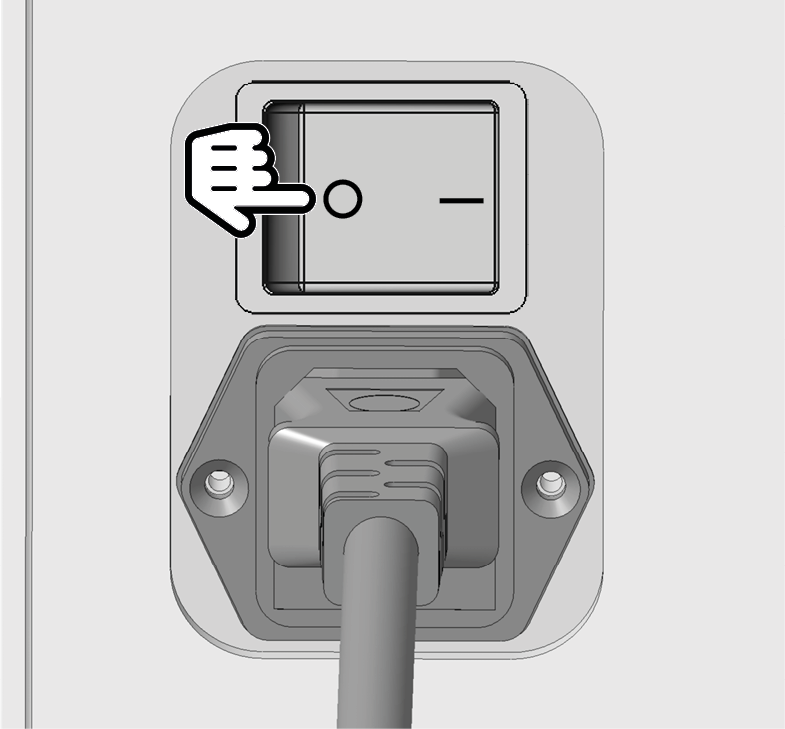

  6. 关闭机器的主电源开关。

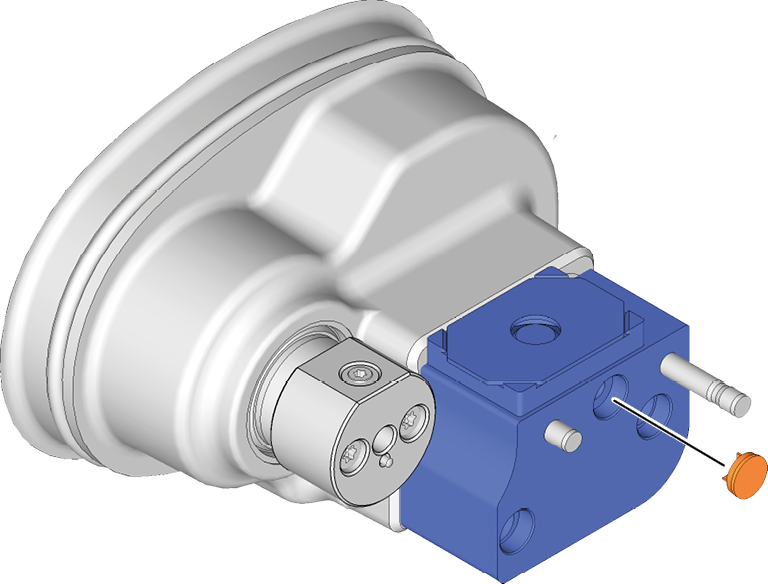

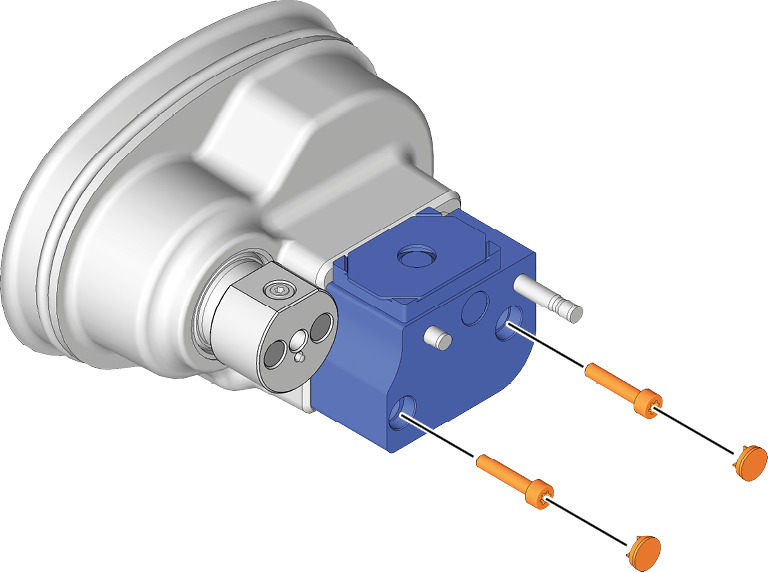

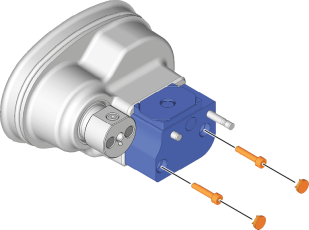

  7. 取出盖帽和螺钉。

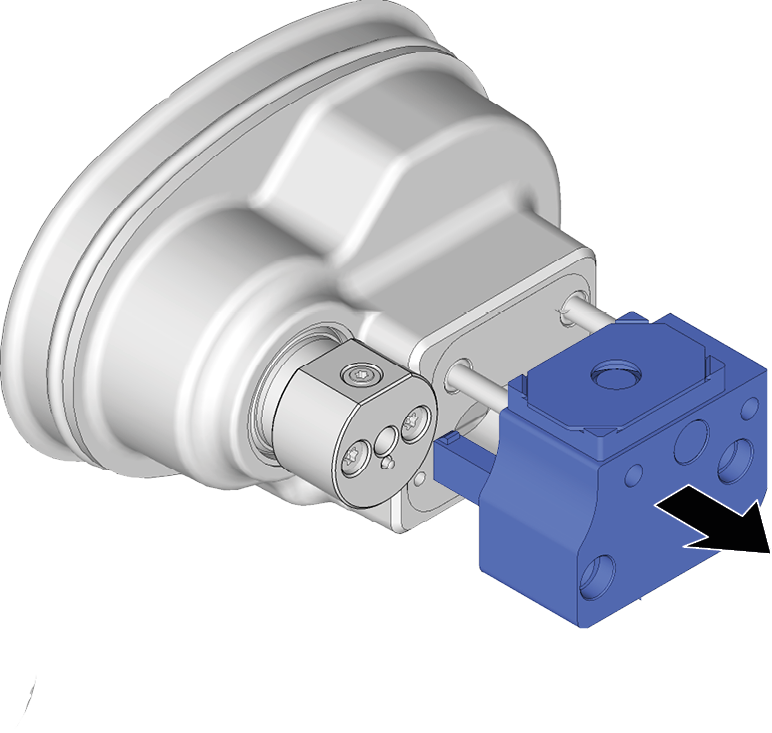

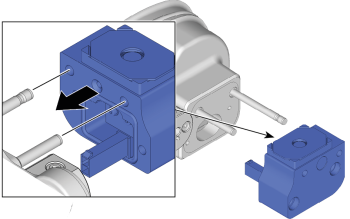

  8. 小心地拉出对刀仪。注意插入的对刀仪电缆。

    9.

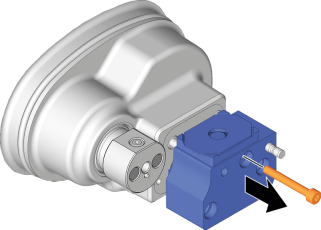

  9. 如果无法再从支架上取下对刀仪：

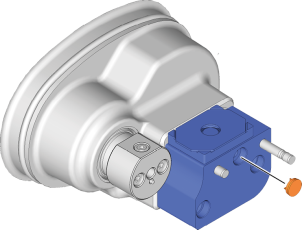

    1. 取出盖帽。

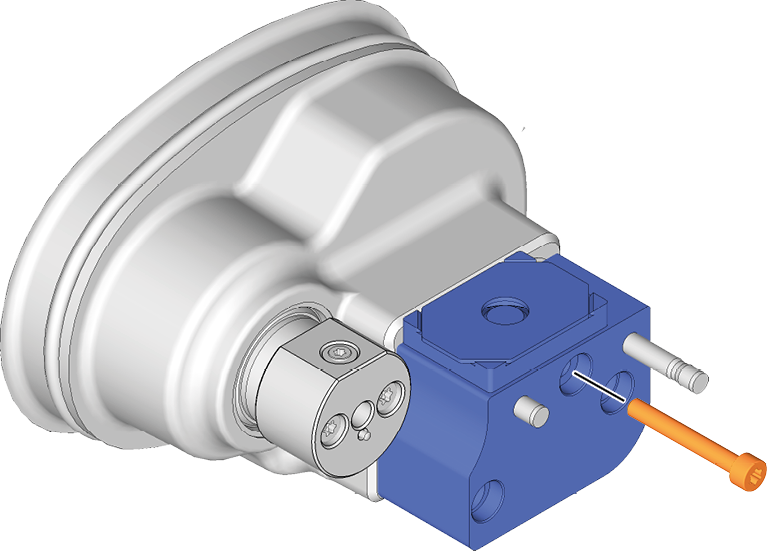

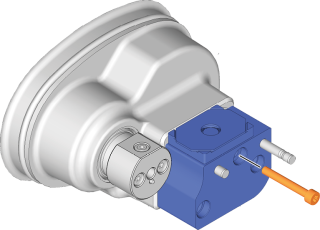

    2. 拧入圆柱头螺钉 M4 x 30（随机器附带）。

      • 对刀仪已启用。

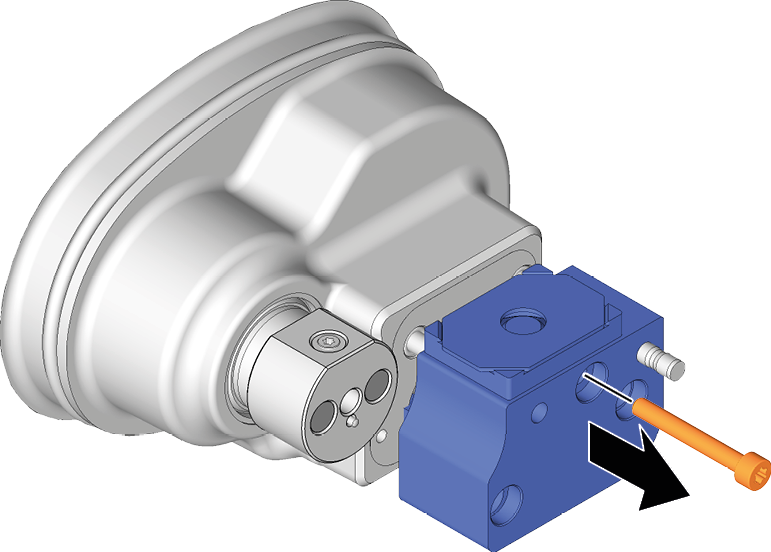

    3. 从对刀仪上取出螺钉。

    4. 小心地拉出对刀仪。注意插入的对刀仪电缆。

    10.

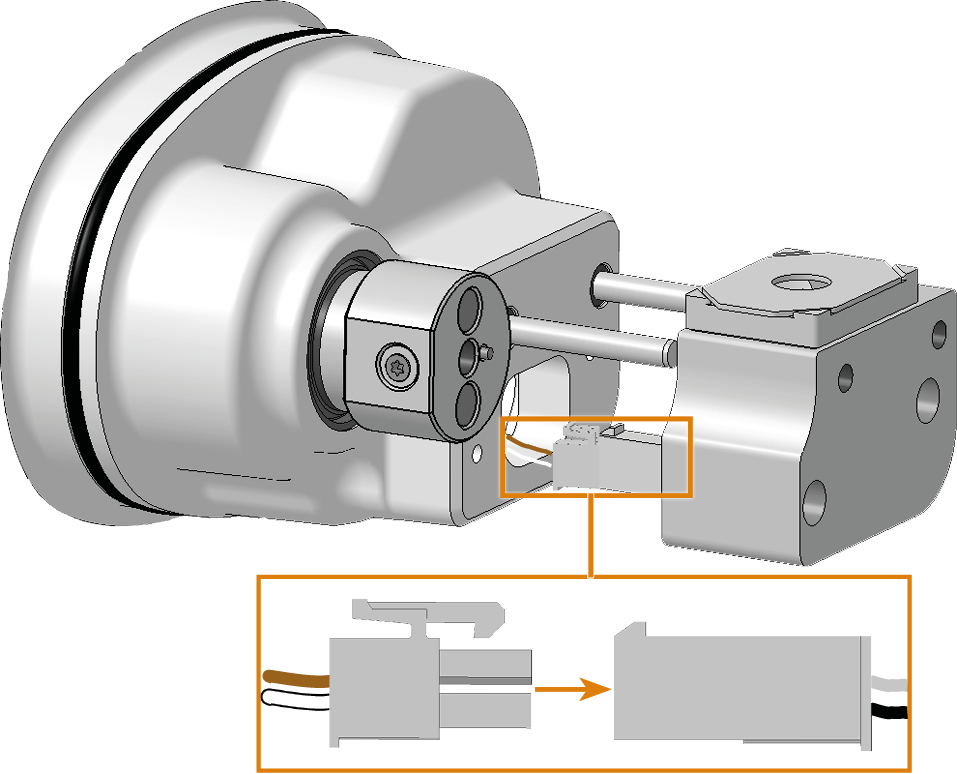

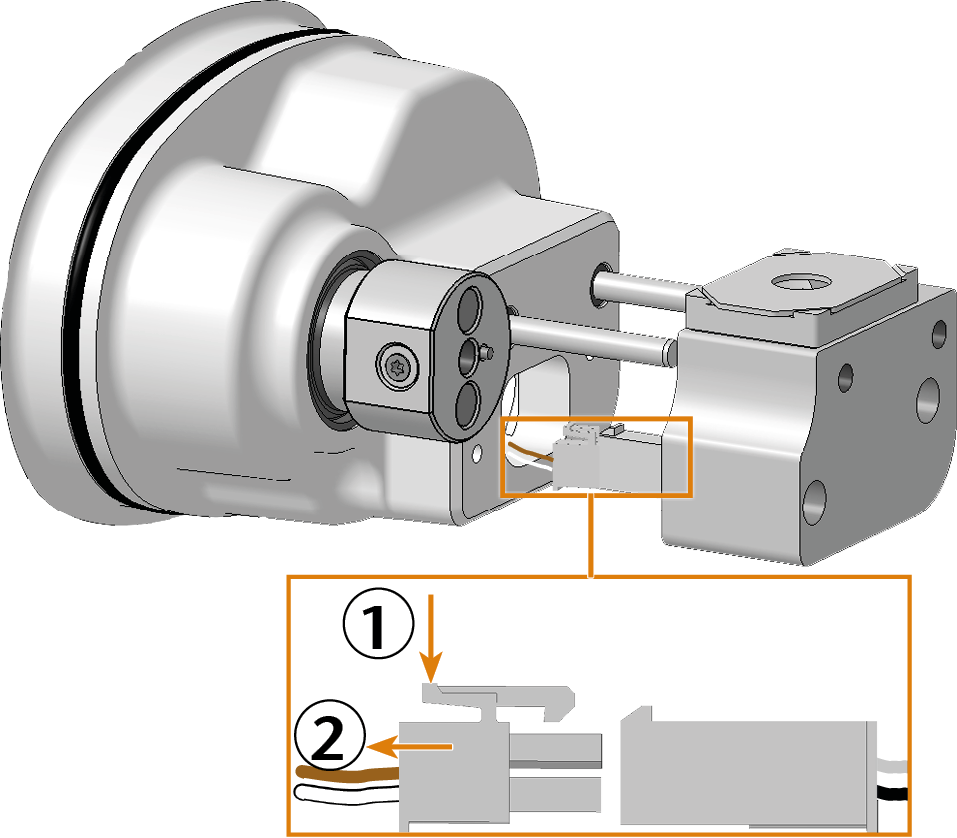

  10. 下压对刀仪电缆插头上的支架，并将插头从插座中拔出。



  11. 从工作仓中取出对刀仪。

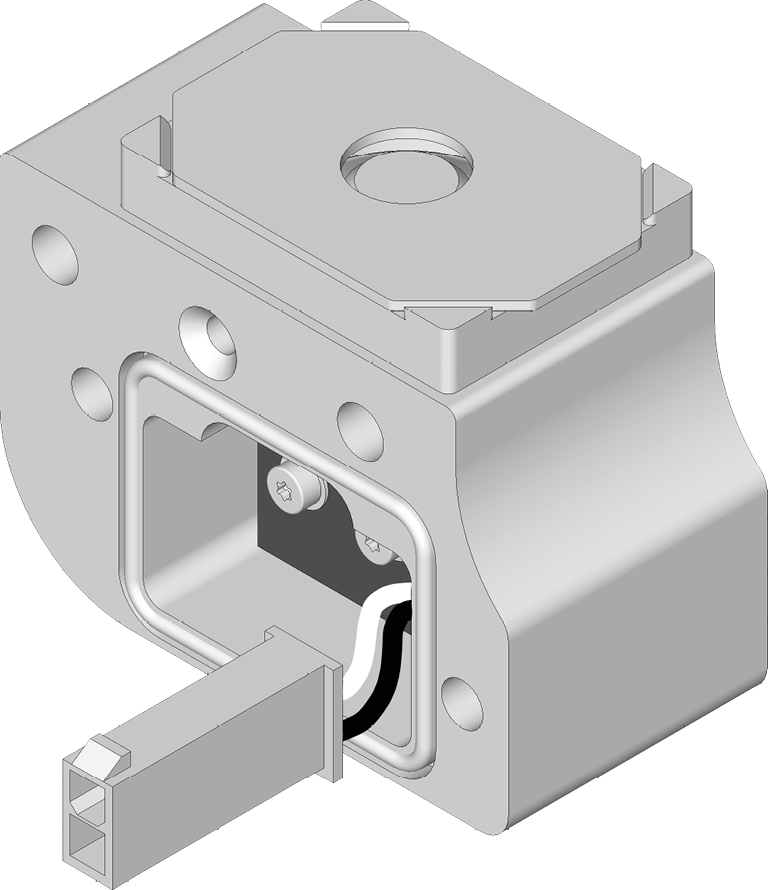

  12. 拿起备用对刀仪。

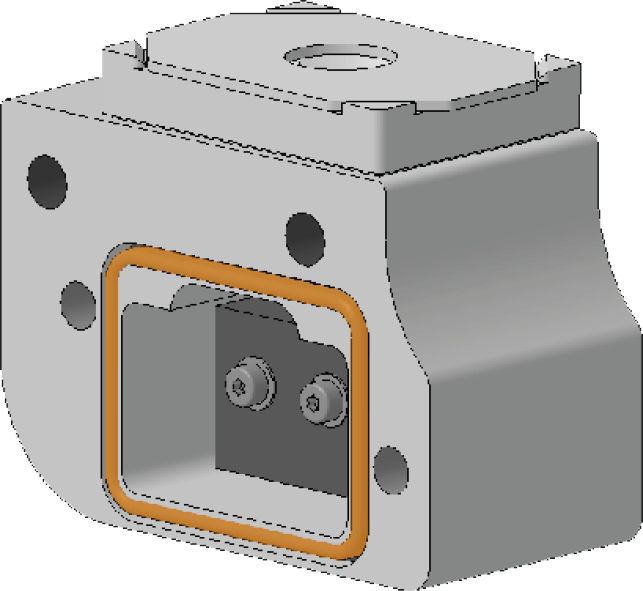

    确保封条（标记为橙色）正确插入。

  13. 将对刀仪电缆的插头插入对刀仪的插座中。

    14.

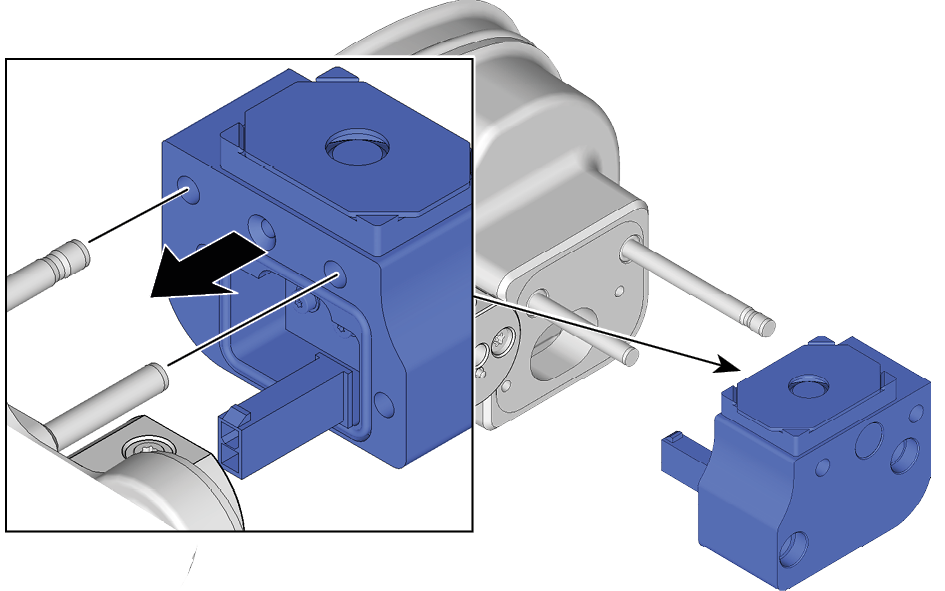

  14. 将对刀仪放在支架上。小心不要损坏对刀仪电缆。

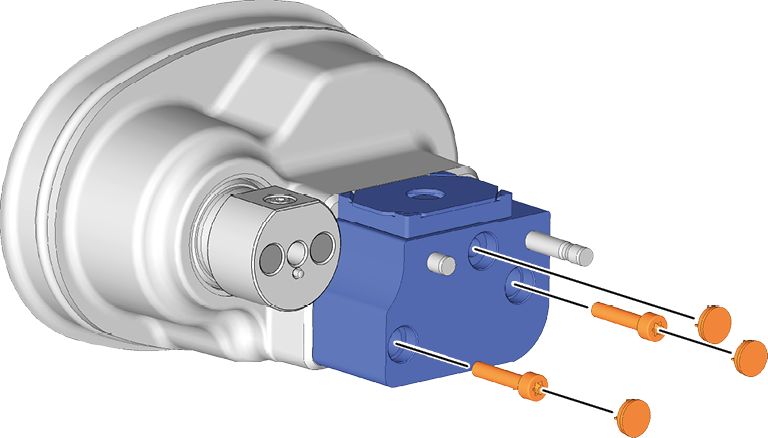

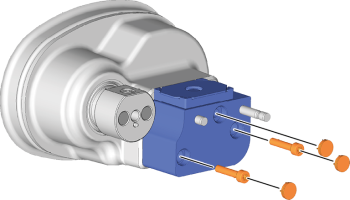

  15. 用螺钉固定对刀仪，并用盖帽盖住开口。

    16.



  16. 更换橡胶块和AirTool橡胶块（包含在备用对刀仪的供货范围中）。

    更换橡胶块和相关夹具

  17. 关闭加工室门。

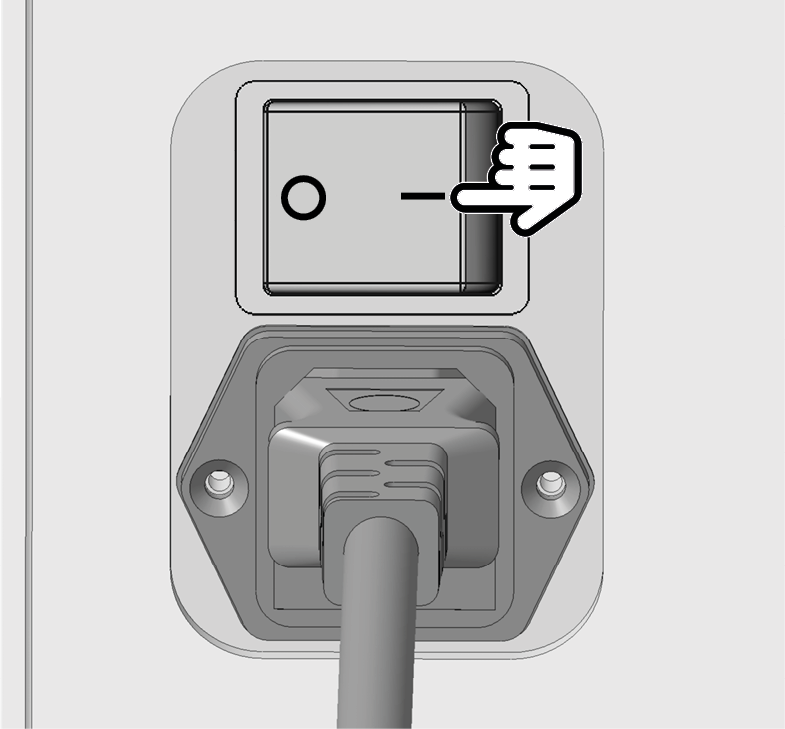

  18. 打开机器的主电源开关。

  19. 启动 DentalCNC。

    20.





  20. 在 DentalCNC 中执行以下工作：
    1. 测量对刀仪。
    2. 钻出刀具位置。
    3. 校准轴。
