适用于： DentalCAM 8.11

标记精密附件的阴模和阳模

该程序不属于简单排版工作流程。

  1. 在顶视图中水平和垂直放置物体。
  2. 在顶视图中绕 Z 轴旋转物体。
  3. 检查所有型腔和钻孔是否正确。
  4. 为具备无法识别钻孔的物体指定钻孔范围。
  5. 为具备无法识别型腔的物体标记型腔。
  6. 为所有物体设置连接杆。

该程序属于完整排版工作流程的步骤 11。

  1. 删除任何不正确加工区域。
  2. 更改物体状态并删除不需要的物体。
  3. 在顶视图中水平和垂直放置物体。
  4. 在顶视图中绕 Z 轴旋转物体。
  5. 调整物体的高度位置以及/或者绕 X/Y 轴旋转物体（多层毛坯需要）。
  6. 检查所有型腔和钻孔是否正确。
  7. 为具备无法识别钻孔的物体指定钻孔范围。
  8. 为具备无法识别型腔的物体标记型腔。
  9. 为需要烧结棒的物体创建烧结棒。
  10. 为需要烧结柱的物体设置烧结柱。
  11. 为带有一个精密附件的物体标记精密附件。
  12. 为所需物体激活前牙加工
  13. 编辑或删除物体上铣削的标签。
  14. 为所有物体设置连接杆。

为达到最佳加工效果，应手动标记精密附件的阴模和阳模。要达到最佳加工效果，需要进行重复表面处理、使用已激活的可选刀具。

  • 在主图标栏中选择以下图标来打开用于调整物体的排版视图：

标记用于调整物体的排版视图中的精密附件

准备精密附件标记

  1. 确保已将有阴模的物体和有阳模的物体都添加到坯料盘中。
  2. 准备物品：
    1. 检查标记错误的钻孔范围和型腔。
    2. 标记所有钻孔范围。
    3. 标记所有型腔。

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。

    插图仅为示例

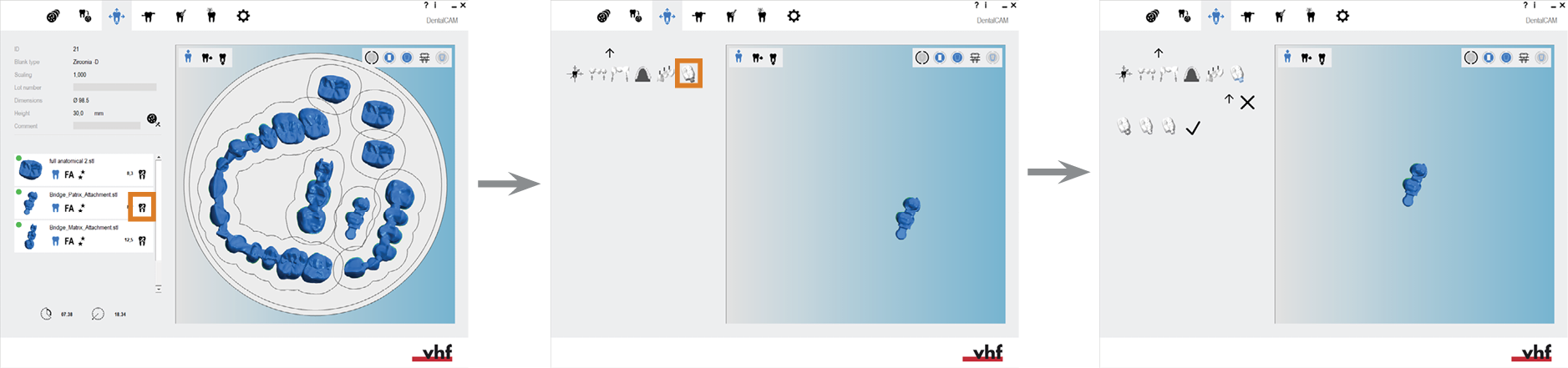

  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开用于标记精密附件的编辑功能，请选择以下图标：

    4. 打开标记精密附件的编辑功能（标记为橙色的图标）

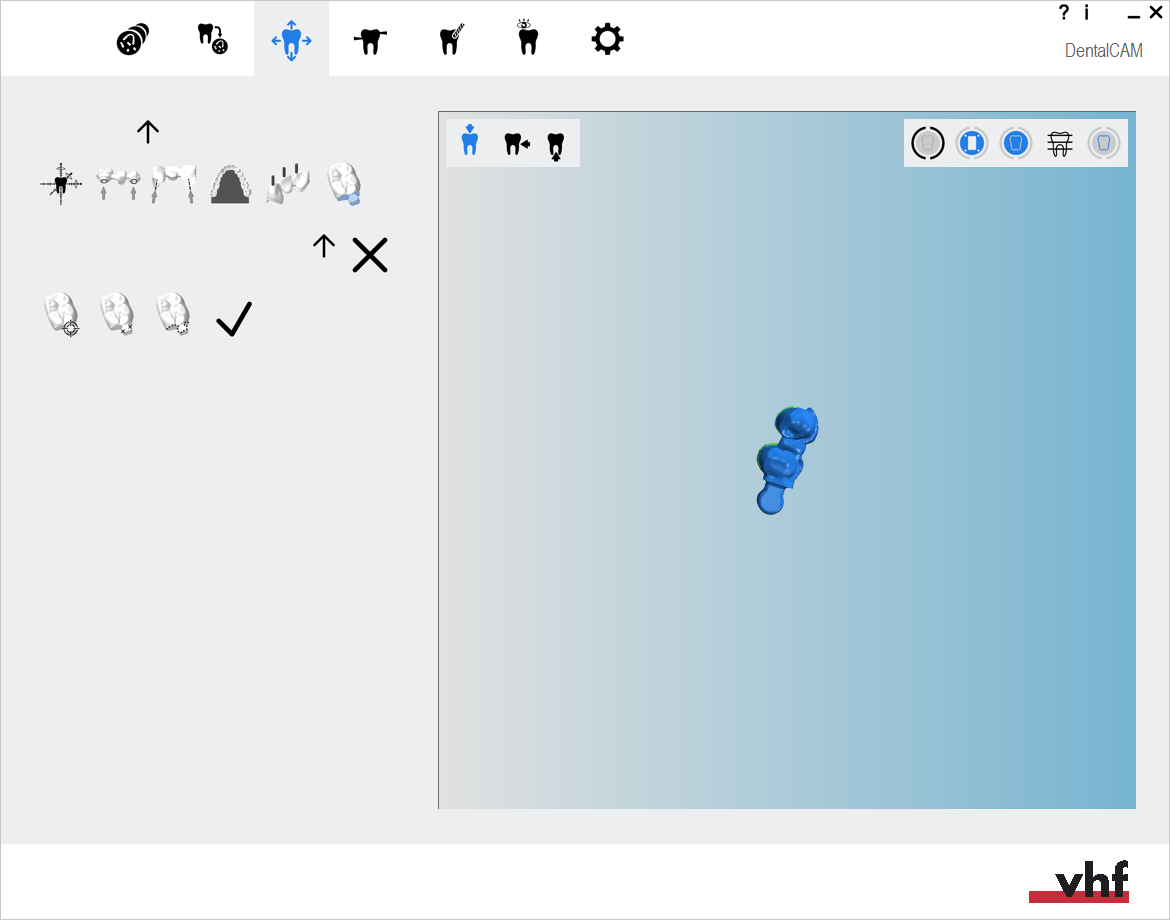

    • 在左栏中，显示用于标记精密附件的图标。除所选物体外，DentalCAM 在胚料显示图中隐藏所有元素。



    1. 用于启动工作流程的图标
    2. 用于选择参考点的图标
    3. 用于纠正精密附件计算形状的图标
    4. 用于完成工作流程的图标

标记阴模

  1. 选择左列中的以下图标来启动工作流程：

  2. 定位视图，从阳模插入方向看向阴模。

    • 选择陡峭的角度。

    • 应能够看到阴模内轮廓的大部分。

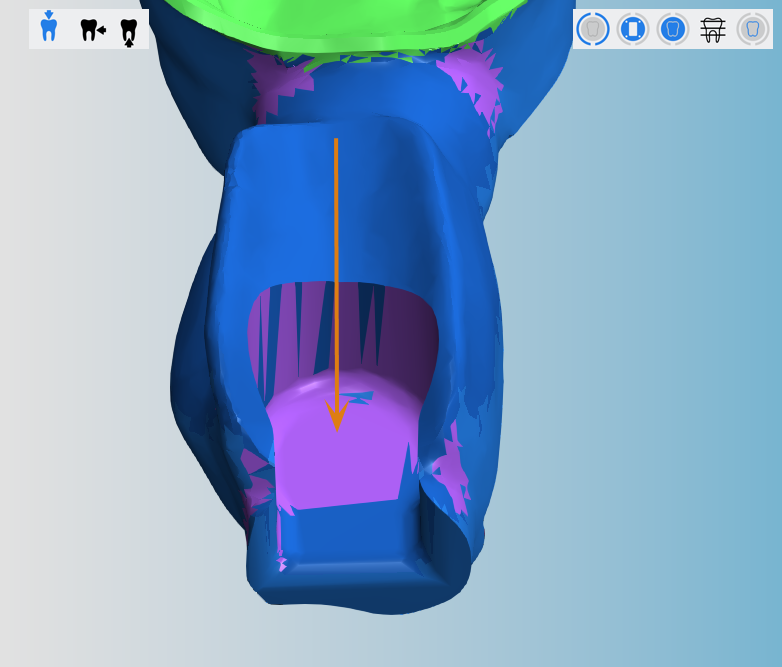

    3. 示例： 阴模内轮廓清晰可见；阳模插入方向用箭头表示

  3. 选择左列中的以下图标来继续：

  4. 在与阳模插入方向平行的内轮廓上选择 2 个点。点与点之间留出一定距离。

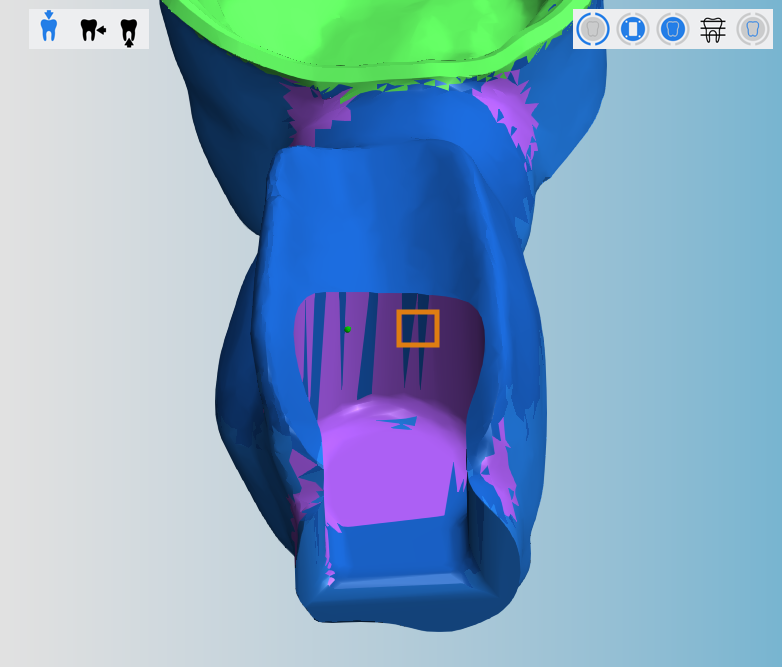

    5. 示例： 第一个点已经设定，需要选择第二个点（可能的位置标记为橙色）

  5. 发生以下情况：

    1. 胚料的显示图变为顶视图。
    2. DentalCAM 计算出精密附件的形状并相应地进行标记：
      • 青球：该区域是精密附件的一部分。
      • 黑球：该区域不是精密附件的一部分。

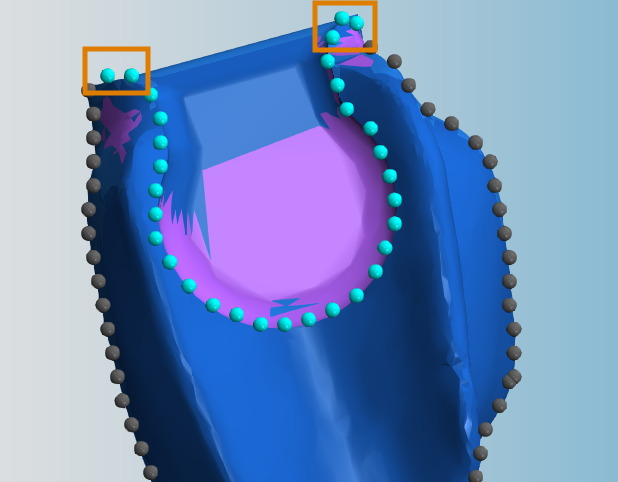

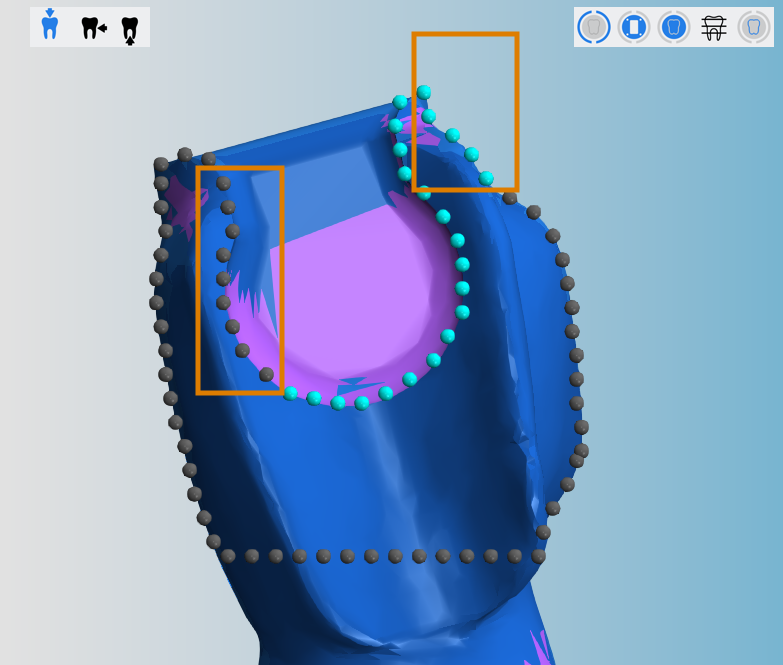

    示例： 有错误的精密附件计算轮廓（见橙色标记）

  6. 如有必要，纠正精密附件的形状。

    • 选择一个黑球，将区域扩展到该球。

    • 选择一个青色球，将区域缩减到该球。

    您的目标是用比精密附件大一点的青球标记一个区域。

    7. 轮廓标记已得到修正。其比轮廓本身大一点。

  7. 选择左列中的以下图标来完成工作流程：

    • 发生以下情况：
    1. DentalCAM 根据您的输入数据来计算精密附件的形状。
    2. 计算完成后，精密附件将标记为黄色。

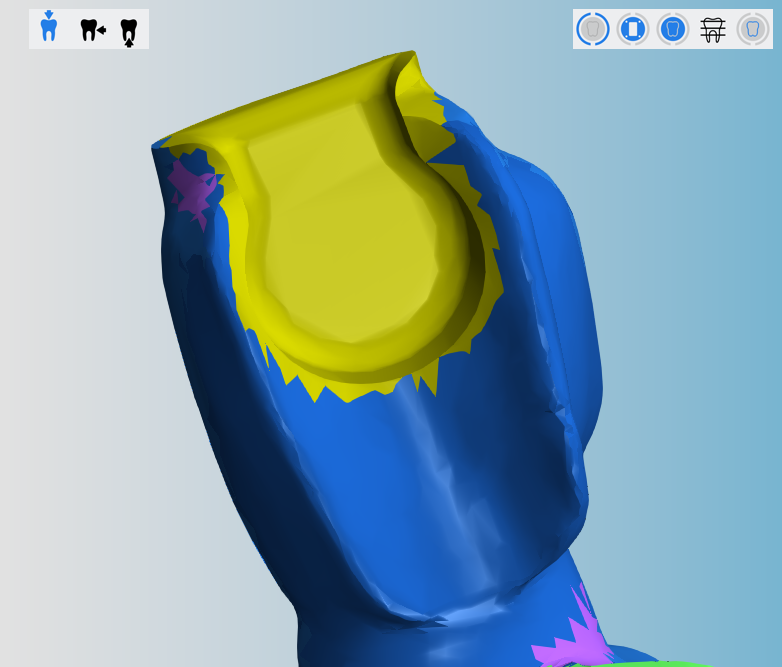

    成功的标记的阴模

  8. 使用下方箭头图标保存更改：

  9. 使用上方箭头图标关闭编辑功能区域：

标记阳模

  1. 选择左列中的以下图标来启动工作流程：

  2. 移动视图，以便可以看到阳模轮廓尽可能大的部分。

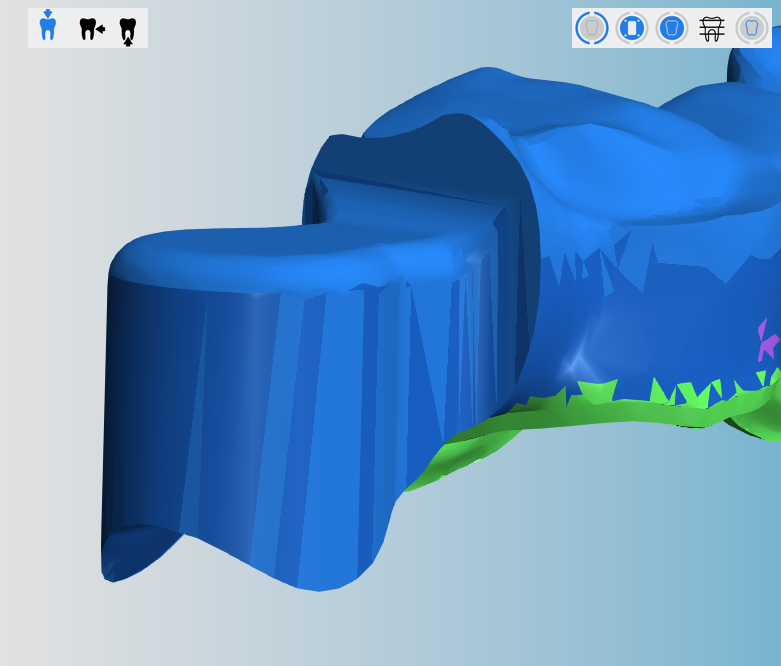

    3. 示例： 阴模轮廓清晰可见

  3. 选择左列中的以下图标来继续：

  4. 在阳模轮廓上选择 2 个点。

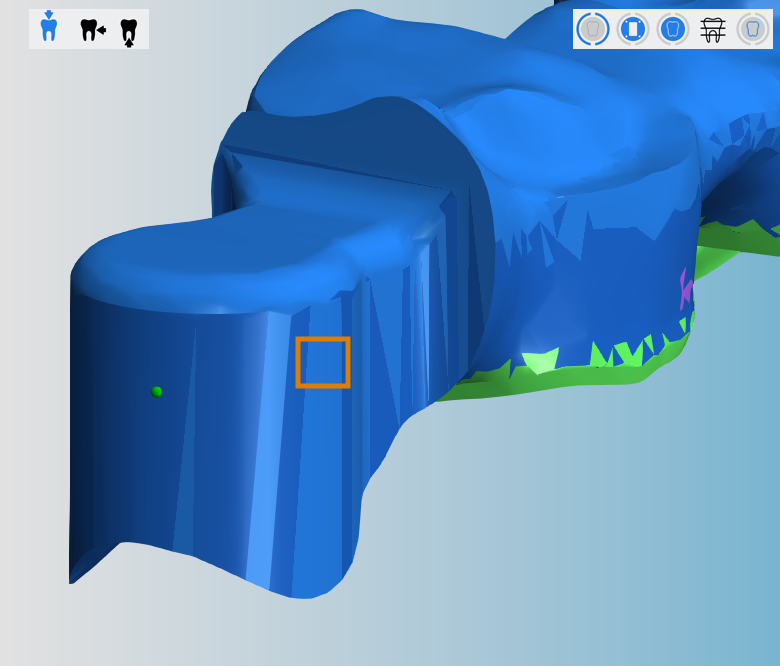

    5. 示例： 第一个点已经设定，需要选择第二个点（可能的位置标记为橙色）

  5. 发生以下情况：

    1. 胚料的显示图变为顶视图。
    2. DentalCAM 计算出精密附件的形状并相应地进行标记：
      • 青球：该区域是精密附件的一部分。
      • 黑球：该区域不是精密附件的一部分。

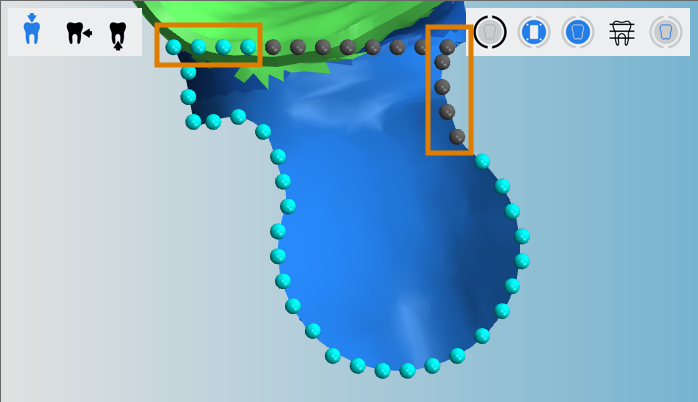

    示例： 有错误的精密附件计算轮廓（见橙色标记）

  6. 如有必要，纠正精密附件的形状。

    • 选择一个黑球，将区域扩展到该球。

    • 选择一个青色球，将区域缩减到该球。

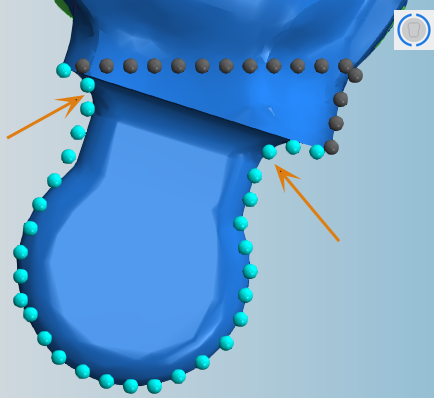

    确保在精密附件的侧面也标记两个半径。

    7. 轮廓标记已得到修正。两个半径均已正确标记。

  7. 选择左列中的以下图标来完成工作流程：

    • 发生以下情况：
    1. DentalCAM 根据您的输入数据来计算精密附件的形状。
    2. 计算完成后，精密附件将标记为黄色。

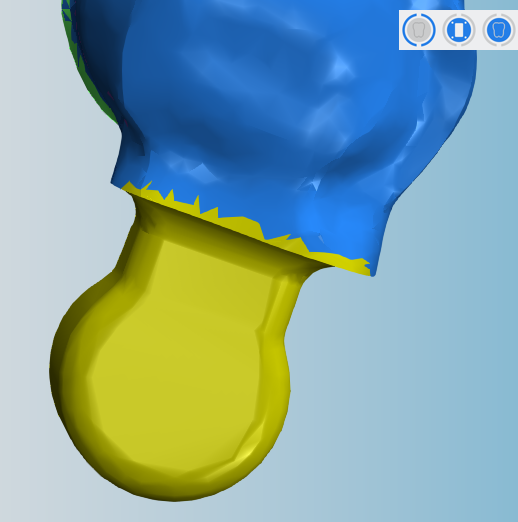

    成功标记的阳模

  8. 使用下方箭头图标保存更改：

  9. 使用上方箭头图标关闭编辑功能区域：

取出精密附件标记

  1. （可选） 在坯料盘显示图中选择所需的物体。

    • DentalCAM 用彩色边框高亮显示物体列表中的物体。

    插图仅为示例

  2. 如要打开所需物体的编辑功能，请选择左列中的以下图标：

    • 将显示编辑功能的图标栏。



  3. 如要打开用于标记精密附件的编辑功能，请选择以下图标：

  4. 选择左栏文字 1 旁边的以下图标：

  5. DentalCAM 删除精密附件的标记。

下一步是什么？

物体的下一个编辑功能：

使用前牙加工

如果您完成了对物体的调整：

设置连接杆

如果您不确定是否完成了对当前胚料的排版，请查看简单和完整排版工作流程：

如何排版物体
