Gilt für: N4+

Lieferumfang prüfen

Die Installationsschritte bis zum Betrieb sind:

→

→

→

  • Packen Sie die Maschine aus und stellen Sie sicher, dass Sie die folgenden Gegenstände erhalten haben:

Maschine, Kabel, Schläuche

1

2

3

4

5

Werkzeuge

6

7

8

Wartungsutensilien

9

10

11

12

13

14

15

16

17

Ersatzteile

18

19

20

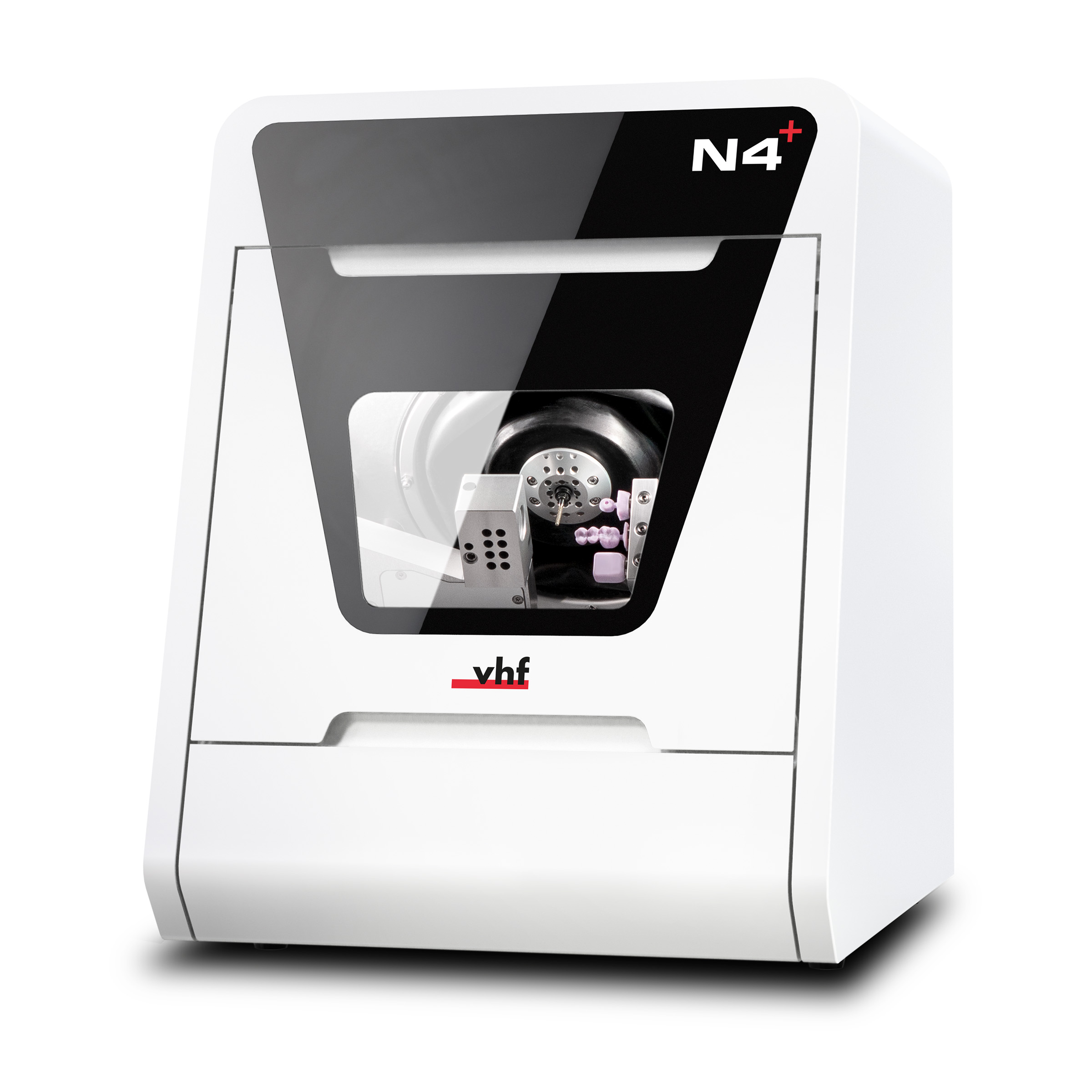

  1. 1 x Maschine N4+

  2. 1 x Ethernet-Netzwerkkabel

  3. 1 x Netzkabel

  4. 1 x Druckluftschlauch

  5. 1 x Druckminderer

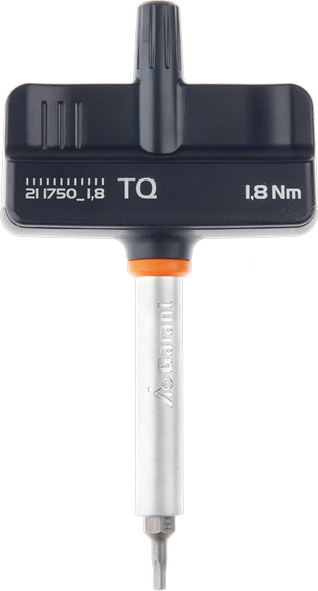

  6. 1 x Drehmomentschlüssel (1,8 Nm), mit Sechskant-Bit (2,5 mm)

  7. 1 x Torx-Bit (TX10)

  8. 2 x Schlüssel zur Not-Entriegelung der Arbeitsraumtür

  9. 1 x Spindel-Service-Set

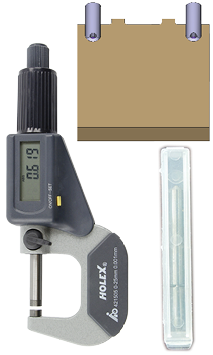

  10. 1 x Kalibrier-Set:

    • 1 x Bügelmessschraube

    • 4 x Kalibrierrohling

    • 2 x Befestigungsstifte mit Schrauben

    • 1 x Radiusfräser (P200-R1-35)

  11. 1 x Reinigungsbürste

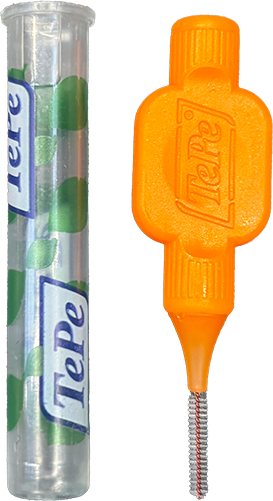

  12. 1 x Interdentalbürste (zur Reinigung der Düsenplatte)

  13. 1 x Dose mit pH-Teststreifen

  14. 1 x Bohrer für Werkzeugpositionen (2,8 mm)

  15. 1 x Messstift

  16. 1 x Reinigungspinsel

  17. 3 x Beutel mit Tec Powder zum Reinigen des Kühlflüssigkeitssystems (50 g pro Beutel)

  18. 1 x Behälter mit Aktivkohle

  19. 3 x Feinfilter

  20. 2 x Werkzeugmagazineinsatz

Ohne Abbildung:

  • 1 x Maschinen-Kurzinformationen
  • 1 x Transportsicherung im Arbeitsraum
  • 1 x Beiblatt zum Entfernen der Transportsicherung
  • 2 x Ersatzschraube für das Werkzeugmagazin
  • 3 x Ersatzschraube für den Rohlingshalter
  • 1 x Flasche Kühlschmierstoff Tec Liquid Pro (1 l)
  • 1 x Messbecher (250 ml)

  • Verpackungsset

    • 1 x Transportbox

    • 1 x Verpackungspolster, mehrteilig

    • 1 x Transportschutzhaube

    • 1 x Gehäuseschutzhaube
