Allgemeine Programmeinstellungen von dentalcam

• Wählen Sie aus der Ausklappliste Maschinentyp den Maschinentyp, für den dentalcam die Auftragsdaten berechnet. Wenn die Option Maschinentyp automatisch wählen basierend auf zuletzt verbundener Maschine im CNC-Programm aktiviert ist, haben sämtliche Änderungen an der Einstellung Maschinentyp keine Auswirkung, da Ihre Auswahl bei jedem Programmstart überschrieben wird.

• Wenn Sie ein X-Maschinenmodell verwenden, aktivieren Sie die Option Auftragsberechnung für X-Modelle aktivieren in den allgemeinen Programmeinstellungen in dentalcam. Dies aktiviert die speziellen Steuerbefehle, die für diese Maschinen notwendig sind. Diese Option wird nur angezeigt, wenn Sie eine Maschine aus der Ausklappliste Maschinentyp gewählt haben, für die ein X-Modell verfügbar ist.

  Es gibt keine vergleichbare Einstellung in dentalcnc, da dieses Programm die angeschlossene Maschine direkt identifizieren kann.

  • dentalcam übernimmt die Einstellung für alle zukünftig berechneten Aufträge.

Neben dem manuellen Import besitzt dentalcam einen automatischen Import. Wenn Sie nur die automatische Importmethode verwenden möchten, deaktivieren Sie die manuelle Importmethode.

• Wenn Benutzer STL-Dateien manuell importieren können sollen, aktivieren Sie die Option STL-Dateien manuell über Dateibrowser/Stammverzeichnis importieren.

• dentalcam zeigt entweder einen Datei-Browser oder ein Stammverzeichnis in der STL-Import-Ansicht an.

   Stammverzeichnis auswählen oder Dateibrowser aktivieren

• Wenn Benutzer STL-Dateien nicht manuell importieren sollen, deaktivieren Sie die STL-Dateien manuell über Dateibrowser/Stammverzeichnis importieren Möglichkeit.
• dentalcam blendet in der STL-Import-Ansicht alle Bedienelemente für den manuellen Import aus.

Wenn Sie den automatischen STL-Import verwenden, importiert dentalcam automatisch Dateien aus einem STL-Importverzeichnis und fügt Sie der Importliste hinzu.

Dazu prüft dentalcam regelmäßig, ob neue Dateien zum STL-Importverzeichnis hinzugefügt wurden und importiert diese.

• Wenn Sie das Standard-STL-Importverzeichnis ändern möchten, verwenden Sie das zugehörige Eingabefeld.

• Wenn Sie möchten, dass dentalcam automatisch STL-Dateien importiert, aktivieren Sie die Option STL-Dateien automatisch über STL-Importverzeichnis importieren.
  • dentalcam fügt alle Dateien im STL-Importverzeichnis der Importliste hinzu.

• Wenn Sie den automatischen Import nicht verwenden möchten, deaktivieren Sie die Option STL-Dateien automatisch über STL-Importverzeichnis importieren.
  • dentalcam stoppt den automatischen Import von STL-Dateien. Sie müssen Dateien im STL-Importordner, die dentalcam noch nicht importiert hat, manuell importieren.

Maschinentyp automatisch wählen basierend auf zuletzt verbundener Maschine im CNC-Programm

• Wenn dentalcam automatisch den Maschinentyp bestimmen soll basierend auf der letzten Maschine, mit der dentalcnc kommuniziert hat, aktivieren Sie die Option Maschinentyp automatisch wählen basierend auf zuletzt verbundener Maschine im CNC-Programm. Dies überschreibt jede Maschine, die manuell über die Einstellung Maschinentyp gewählt wurde.

Dies ist hilfreich, wenn Sie den CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem dentalcam und dentalcnc laufen. nur für 1 Maschine verwenden und verhindern möchten, dass Benutzer fälschlicherweise einen falschen Maschinentyp wählen.

Wenn Sie den CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem dentalcam und dentalcnc laufen. mit verschiedenen Maschinen verwenden, müssen Sie diese Option deaktivieren, weil sie ansonsten nicht die Maschine wählen können, für die Sie gerade Aufträge erstellen oder bearbeiten möchten.

Wenn der Maschinentyp inkorrekt ist, berechnet das Programm die Auftragsdaten falsch und die Bearbeitung schlägt fehl.

Einige Materialien benötigen unterschiedliche Skalierungsfaktoren für die X-, Y- und Z-Richtung, da sie während des Sinterns schrumpfen.

• Wenn Sie ein solches Material verwenden, aktivieren Sie Option Unterschiedliche Skalierung in X,Y,Z.

• Wenn Sie einen neuen Rohling erstellen, zeigt dentalcam 3 Eingabefelder für 3 unterschiedliche Skalierungsfaktoren (X-, Y- und Z-Richtung).

Skalierfaktoren für alle 3 Richtungen

Gilt für:

• R5

• E5

Die Aktivierung der Option Erweiterter Fräsbereich ermöglicht es Ihnen, Arbeiten so weit wie physikalisch möglich an den Rondenrand zu positionieren. Sie müssen den standardmäßigen Sicherheitsabstand nicht einhalten. So können Sie Ihre Ronden auf Kosten der Prozesssicherheit wirtschaftlicher einsetzen.

Aufträge, die Sie erstellen, während diese Option aktiviert ist, können nicht über den Rohlingswechsler ausgeführt werden. Dies gilt auch für Aufträge, bei denen die Sicherheitsabstände für alle Arbeiten eingehalten wurden.

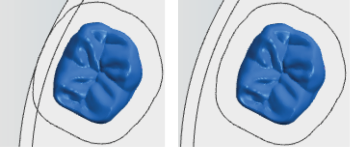

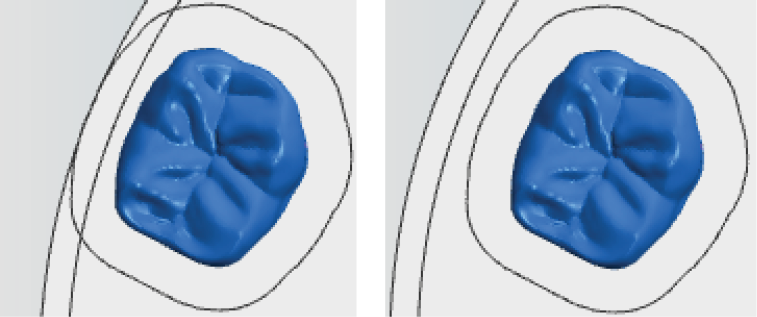

links: Krone ohne Sicherheitsabstand positioniert; rechts: Sicherheitsabstand eingehalten

• Um den erforderlichen Sicherheitsabstand für Ronden zu deaktivieren, aktivieren Sie die Option Erweiterter Fräsbereich.

Standardmäßig wird die Materialdatenbank automatisch von dentalcam und dentalcnc über das Internet aktualisiert.

• Um die automatische Aktualisierung abzuschalten, deaktivieren Sie die Option Automatischer Download der Materialdatenbank in den allgemeinen Programmeinstellungen von dentalcam und dentalcnc.

Jede Arbeit in einem Auftrag hat einen Bearbeitungsstatus. Dieser Status bestimmt, wie sich die Arbeiten in der Nesting-Ansicht verhalten und ob Sie bearbeitet werden, wenn Sie den Auftrag an dentalcnc senden. In der Nesting-Ansicht können Sie die einzelnen Status ganz einfach an der Farbe unterscheiden.

Warum dentalcam einen voreingestellten Status für alle berechneten Arbeiten vergibt

Da dentalcam nicht mit Ihrer Maschine kommuniziert (das macht nur dentalcnc), weiß das Programm nicht, ob ein berechneter Auftrag tatsächlich bearbeitet wurde. Deshalb weist es allen berechneten Arbeiten denselben voreingestellten Status zu. Der Ausgangsstatus für berechnete Arbeiten ist Bereits bearbeitet und daher werden berechnete Arbeiten als bearbeitete Flächen angezeigt.

Sie wählen den voreingestellten Status aus der Umschaltergruppe Zustand berechneter Arbeiten, indem Sie die gewünschte Option aktivieren:

• Nicht bearbeiten – Die Arbeiten werden in der Nestingansicht angezeigt, aber Sie können sie nicht bearbeiten und sie werden nicht berechnet und bearbeitet wenn Sie den Auftrag an dentalcnc senden. Wenn Sie sie bearbeiten oder bearbeiten möchten, müssen Sie ihren Status in der Nestingansicht ändern.
• Maschine – Die Arbeiten werden in der Nestingansicht als neue Arbeiten behandelt. Sie können sie bearbeiten und sie werden berechnet und bearbeitet, wenn Sie den Auftrag an dentalcnc senden.
• Bereits bearbeitet – Nach dem erneuten Laden des Rohlingswerden die Arbeiten in der Nestingansicht nicht mehr angezeigt. Stattdessen werden bearbeitete Flächen ('Löcher') an ihrer Stelle angezeigt. Die Löcher stehen für das fehlende Material im Rohling. Dies ist der Standardstatus für berechnete Arbeiten.

Zustand berechneter Arbeiten

Was sind bearbeitete Flächen?

Bearbeitete Flächen in dentalcam stehen für die Teile eines Rohlings, die bereits ausgefräst oder ausgeschliffen wurden (die 'Löcher', die übrig bleiben, nachdem die Arbeiten vom Rohling gelöst wurden). Sie werden sowohl für Ronden als auch für Blöcke angezeigt, aber da Blöcke kaum jemals wiederverwendet werden, sind sie fast ausschließlich für Ronden wichtig.

Sie können keine Arbeiten in bearbeiteten Flächen positionieren.

Eine Ronde aus Zirkonoxid mit bearbeiteten Flächen

Wann sollte man welche Option wählen?

• Nicht bearbeiten – Diese Option ist nützlich, wenn Sie regelmäßig Änderungen an Arbeiten in bereits berechneten Rohlingen vornehmen:

  Sie können diese Option aktivieren, um flexibel und auf der sicheren Seite zu sein:

  • Wenn Sie einen Rohling nach der Bearbeitung bearbeiten möchten, verhindern die unbeweglichen alten Arbeiten, dass Sie neue Arbeiten in nicht bearbeitbaren Bereichen positionieren.
  • Wenn Sie einen berechneten Rohling vor dem Fertigen bearbeiten, können Sie den Status der berechneten Arbeiten sehr schnell in der Nesting-Ansicht ändern und diese erneut bearbeiten.
• Maschine – Wenn Sie regelmäßig Arbeiten in der Restmaterialanzeige vor dem Fertigen prüfen, empfehlen wir, den voreingestellten Status von Arbeiten auf Bearbeiten zu setzen, sodass Sie sie gleich nach dem Prüfen bearbeiten und berechnen können.
• Bereits bearbeitet – Wir empfehlen diese Option in den meisten Fällen, weil berechnete Aufträge gewöhnlich gefertigt werden, ohne dass Sie die einzelnen Arbeiten erneut bearbeiten müssen. Sie können nach dem Fertigen jederzeit neue Arbeiten zu unbenutzten Flächen hinzufügen, indem Sie einfach den berechneten Auftrag noch einmal bearbeiten.

Immer wenn dentalcam eine Arbeit berechnet, stellt das Programm verschiedene Dateien mit den zur Arbeit gehörigen Daten in einem Verzeichnis zusammen, welches auf dem CAM-Rechner Der Rechner, der mit Ihrer Maschine verbunden ist und auf dem dentalcam und dentalcnc laufen. gespeichert ist. Mit der Einstellung Speicherdauer für berechnete Arbeiten in Tagen legen Sie fest, wie viele Tage diese Daten nach der Berechnung auf dem CAM-Rechner verbleiben.

Die Restmaterialanzeige verwendet diese Daten und Sie möchten diese Daten vielleicht sogar extern speichern, um eine Historie von jeder gefertigten Arbeit für die Qualitätskontrolle anzulegen.

• Geben Sie an, wie lange dentalcam berechnete Aufträge speichern soll, indem Sie die Tage in das Eingabefeld Speicherdauer für berechnete Arbeiten in Tagen eingeben.

• dentalcam löscht automatisch die Daten aller berechneter Arbeiten, deren Berechnungszeitpunkt länger zurückliegt als die angegebene Zeitspanne erlaubt.

Weitere Informationen zu berechneten Arbeitsdaten

Die Daten umfassen:

• Eine Kopie der ursprünglichen STL-Datei (d. h. die ursprünglichen Objektdaten, die Sie erstellt haben oder die Ihnen zugeschickt wurden).
• Grundlegende Auftragsdetails (wie die Chargennummer oder die Bearbeitungsqualität)
• Die berechneten Auftragsdaten (was dentalcam aus der STL-Datei erstellt hat)
• Ein Vorschaubild der Arbeit für das einfache Identifizieren

Wo genau werden die Daten gespeichert?

Für jede berechnete Arbeit fügt dentalcam ein Verzeichnis zum Verzeichnis FAP hinzu, welches im Installationsverzeichnis Das Verzeichnis auf Ihrer Festplatte, in das Sie dentalcam und dentalcnc installiert haben. von dentalcam gespeichert ist. Jedes Verzeichnis wird mit einer fortlaufenden Nummer bezeichnet (Startnummer: 0000001).

Das FAP-Verzeichnis im Installationsverzeichnis Das Verzeichnis auf Ihrer Festplatte, in das Sie dentalcam und dentalcnc installiert haben.

dentalcam kopiert verschiedene Dateien in jedes Verzeichnis, die als Historie für jede berechnete Arbeit dienen.

Die Dateien im Verzeichnis:

• Protokoll.txt Eine Textdatei mit grundlegenden Auftragsdaten (aufrufbar in jedem Textbearbeitungsprogramm)
• Sim.bin Die berechneten Auftragsdaten, die dentalcam erstellt hat (einsehbar in der Restmaterialnaziege)
• W.bmp Ein Vorschaubild der Arbeit (aufrufbar in fast jedem Anzeige- oder Bearbeitungsprogramm für Grafiken)
• W.st. Die ursprüngliche STL-Datei (aufrufbar mit jedem Anzeige- oder Bearbeitungsprogramm für STL-Dateien)

Der Inhalt der Datei Protokoll.txt

Sie können die Datei Protokoll.txt mit jedem Textbearbeitungsprogramm öffnen (z. B. Notepad) Sie enthält die folgenden Zeilen (variable Inhalte wurden in Klammern gesetzt)

TOC=<Datum der Erstellung> <Uhrzeit der Erstellung>

MAT=<Rohlingstyp>

BID=<Rohlings-ID>

LOT=<Chargennummer>

BEM=<Kommentar>

STL=<Pfad zur STL-Datei inklusive Dateinamen)

TYP=<Indikation>

QOW=<Bearbeitungsqualität>

Beispiel:

TOC=04.08.2016 11:05:36

MAT=CoCr

BID=55

LOT=8547145

BEM=Dringend

STL=C:\STL files\crowns\crown1234.stl

TYP=Krone/Brücke

QOW=Standard

chairsidecam ist eine Variante der dentalcam mit speziell angepasster Benutzeroberfläche für den Chairside-Bereich. Die Benutzeroberfläche konzentriert sich auf die typischen Arbeitsschritte in diesem Workflow.

vhf empfiehlt chairsidecam für Anwender im Chairside-Bereich.

Hauptmerkmale:

• Schlanke Oberfläche für einen beschleunigten Chairside-Workflow

• Für Einzelaufträge ausgelegt – kein Rohlingsarchiv verfügbar

• Ausschließlich Blockbearbeitung möglich

• Hohe Qualität wie bei dentalcam, da selbe Technologiebasis

• Falls Sie mit der chairsidecam arbeiten möchten, aktivieren Sie die Option ChairsideCAM aktivieren.

Für die Anleitung zur chairsidecam siehe  Willkommen zu chairsidecam.

Wenn Sie die Option Auftrags-ID auf Erstellungsdatum basieren aktivieren, ändert dentalcam das Format für Rohlings-IDs für alle zukünftigen Aufträge folgendermaßen ab:

Erstellungsdatum des Auftrags – fortlaufende Nummer

Die fortlaufende Nummer wird täglich zurückgesetzt. Sie ist unabhängig von der Standard-Rohlings-ID.

Wofür diese Funktion nützlich ist:

• Sie können Aufträge im Rohlingsarchiv nach ihrem Erstellungsdatum filtern, indem Sie das Datum in das Eingabefeld ID eingeben.
• Wenn Sie ein Material mit einer begrenzten Haltbarkeit verwenden, können Sie festhalten, wann der Auftrag zum Archiv hinzugefügt wurde.

Sie müssen eventuell trotzdem das Haltbarkeitsdatum des Rohlings im Auge behalten. Dafür können Sie einen Kommentar in das entsprechende Eingabefeld eingeben, wenn Sie einen Auftrag erstellen.

Standardmäßig ist das Rohlingsarchiv im Verzeichnis Archiv innerhalb des Installationsverzeichnisses gespeichert. Sie können das Verzeichnis ändern, um z. B. das Rohlingsarchiv in einem Netzwerkverzeichnis zu speichern.

1. Erstellen Sie das neue Verzeichnis für das Rohlingsarchiv:
   • Verwenden Sie nur die Zeichen Aa–Zz sowie 0–9 für den Verzeichnisnamen und keine Sonderzeichen wie Umlaute.
   • Ermöglichen Sie den Lese- und Schreibzugriff auf den Ordner für jeden dentalcam-Client. Richten Sie die Netzwerkfreigabe entsprechend ein.
   • Kopieren Sie bei Bedarf den Inhalt eines bestehenden Archivs in den Ordner. Kombinieren Sie keine unterschiedlichen Rohlingsarchive.
2. Geben Sie das Verzeichnis für das Rohlingsarchiv in das Eingabefeld Archiv-Verzeichnis ein. Alternativ klicken Sie auf das folgende Symbol rechts vom Eingabefeld, um einen Dateibrowser zu öffnen, mit dem Sie zum gewünschten Verzeichnis navigieren:
• dentalcam speichert neu Aufträge (Rohlinge) im neuen Verzeichnis und zeigt bereits bestehende Aufträge in diesem Verzeichnis im Rohlingsarchiv an.

Standardmäßig speichert dentalcam die berechneten Auftragsdaten im Verzeichnis CNCTransfer. dentalcnc verwendet die Daten in diesem Verzeichnis, um die Aufträge zu bearbeiten. Sie können dieses Verzeichnis ändern, z. B. um alle berechneten Auftragsdaten in einem Netzwerk-Verzeichnis zu speichern.

• Geben Sie das Verzeichnis für die berechneten Auftragsdaten in das Eingabefeld Verzeichnis für Bearbeitungsdaten ein. Alternativ klicken Sie auf das folgende Symbol rechts vom Eingabefeld, um einen Dateibrowser zu öffnen, mit dem Sie zum gewünschten Verzeichnis navigieren:
